Dimension Nexus – Kính hiển vi lực nguyên tử

Sự kết hợp giữa hiệu suất cao và giá trị vượt trội.

Danh mục: Thẻ: , , Brand:

Dimension Nexus™ mang đến sự kết hợp lý tưởng giữa chất lượng dữ liệu, tính linh hoạt trong thí nghiệm và dễ dàng vận hành trong một hệ thống nhỏ gọn. Với các cải tiến quan trọng từ bộ điều khiển NanoScope® 6 và công nghệ PeakForce Tapping® của Bruker, Dimension Nexus cung cấp nhiều tính năng vượt trội hơn so với các hệ thống cùng phân khúc. Phù hợp cho cả thí nghiệm tiêu chuẩn và tùy chỉnh, đồng thời có thể nâng cấp dễ dàng, đây là lựa chọn lý tưởng cho người mới bắt đầu cũng như các phòng thí nghiệm AFM chuyên sâu.

Hiệu suất cao

Cho phép hình ảnh từ cấp độ nguyên tử đến phân tử.

Tính linh hoạt và tối ưu giá trị

Cung cấp dải chế độ AFM mở rộng.

Bàn soi chuyển động cơ học

Tăng năng suất, tạo ra kết quả sẵn sàng cho công bố.

Phạm vi quét XY 90 μm x 90 μm điển hình, tối thiểu 85 μm
Phạm vi Z 10 μm điển hình trong chế độ hình ảnh và đường cong lực, tối thiểu 9,5 μm
Kích thước mẫu/Giá đỡ Mâm cặp chân không 150 mm cho mẫu, đường kính ≤150 mm, dày ≤15 mm
Định vị bằng động cơ (Bàn soi XY) Diện tích kiểm tra 150 mm x 150 mm; độ lặp lại 6 μm, hai chiều; có thể lập trình để đo nhiều vị trí
Quang học kính hiển vi Máy ảnh kỹ thuật số 5 MP; vùng quan sát từ 180 μm đến 1465 μm; zoom kỹ thuật số và lấy nét bằng động cơ
Chứng nhận Tiêu chuẩn

Hiệu suất tối ưu nhất trong mỗi lần quét

Nexus luôn tạo ra những kết quả có độ chính xác cao, có thể lặp lại và sẵn sàng công bố cho nhiều loại mẫu khác nhau trong cả ứng dụng nghiên cứu và công nghiệp.

Đảm bảo hiệu suất cao

Điểm cốt lõi trong khả năng tốt nhất của hệ thống này là sự kết hợp độc đáo giữa phần cứng, phần mềm và phụ kiện tiên tiến, bao gồm:

  • Bộ PeakForce Tapping đa chế độ để chụp ảnh có độ phân giải cao nhất và lập bản đồ định lượng các đặc tính cơ học, điện và hóa học trên phạm vi mẫu rộng nhất
  • Bộ điều khiển NanoScope 6 thế hệ mới nhất có độ ồn thấp nhất, tốc độ cao nhất và tính linh hoạt tối đa cho khả năng vô song và dễ sử dụng
  • Máy quét vòng kín XYZ, cấu trúc giảm chuyển động và granit tích hợp để có hiệu suất mẫu nhỏ trên AFM mẫu lớn, truy cập mở
  • Lựa chọn tối ưu các đầu dò AFM chuyên dụng được tối ưu hóa cho các chế độ và mẫu cụ thể
Hình ảnh bề mặt độ phân giải cao của cấu trúc dị thể van der Waals, dạng moiré. Hình ảnh được thu thập trong kính hiển vi lực động học cộng hưởng xoắn (TR-DFM) với đầu dò FESPA. Kích thước quét 1×1 µm và 200×200 nm

Đảm bảo sự ổn định

Khi chụp ảnh trong thời gian dài, Dimension Nexus cho thấy chuyển động tối thiểu và trong thời gian quét dài, hệ thống không có hiện tượng nhiễu do máy quét hoặc đầu dò bị suy giảm

Điểm bắt đầu và kết thúc gồm 360 rãnh với kích thước quét tổng thể là 90×2 µm
Các phép đo độ dốc từ rãnh này sang rãnh khác trên tất cả 360 rãnh, cho thấy độ lệch gần bằng không trên toàn bộ phạm vi quét.

Mang lại giá trị vượt trội và dễ sử dụng

Nexus mang lại những lợi thế riêng biệt cho các nhà nghiên cứu có phòng thí nghiệm giai đoạn đầu hoặc có kế hoạch mở rộng nghiên cứu AFM trong tương lai:

  • Cấu hình cơ bản với bệ lập trình để đo nhiều vị trí, thông lượng cao, cung cấp nhanh chóng dữ liệu chất lượng cao nhằm đáp ứng các ứng dụng tiêu chuẩn.
  • Người vận hành ở mọi cấp độ kinh nghiệm đều có thể tạo ra kết quả đáng tin cậy với các tính năng dễ sử dụng, chẳng hạn như thiết lập mẫu/đầu dò hợp lý, hình ảnh tự tối ưu hóa ScanAsyst và phần mềm phân tích dữ liệu tiên tiến.
  • Các tùy chọn nâng cấp mở rộng — chế độ vận hành độc đáo, khả năng kiểm soát môi trường đáng tin cậy và tích hợp phần mềm mạnh mẽ — đảm bảo hệ thống có thể phát triển cùng với nghiên cứu của bạn.
Hình ảnh pha của copolymer khối styrene butadiene (SBC), được thu thập trong TappingMode với đầu dò RTESPA. Kích thước quét đầy đủ là 5000×5000 µm, 2560×2560 px. Ảnh chèn là ảnh thu phóng kỹ thuật số cho thấy mật độ dữ liệu và mức độ chi tiết được giữ lại.

Cung cấp tính linh hoạt và khả năng tùy chỉnh trong tương lai

Ngoài khả năng nâng cấp, Dimension Nexus còn có thể truy cập mở để tạo điều kiện tùy chỉnh thử nghiệm. Có thể truy cập mở vật lý vào mối nối mẫu-dò, chứa các phụ kiện kết nối điện và các phụ kiện tùy chỉnh khác. Bộ điều khiển NanoScope 6 cũng cung cấp nền tảng phần cứng và phần mềm mở với các đầu nối BNC ở mặt trước, các tùy chọn phần mềm lập trình và dễ dàng nhập dữ liệu vào Python để phân tích tùy chỉnh.

Máy dò siêu nhỏ tích hợp với Dimension Nexus để phân tích đặc tính điện của các thiết bị nano.

Bộ điều khiển AFM NanoScope 6

Với tốc độ cao hơn, tiếng ồn thấp hơn và tính linh hoạt chế độ AFM lớn hơn, bộ điều khiển NanoScope 6 cho phép người dùng khai thác toàn bộ tiềm năng của hệ thống Dimension và MultiMode AFM hiệu suất cao. Bộ điều khiển thế hệ mới nhất này cung cấp độ chính xác, độ tin cậy và tính linh hoạt chưa từng có cho các phép đo bề mặt ở cấp độ nano trong mọi ứng dụng.

Bộ điều khiển AFM NanoScope 6 của Bruker

NanoScope 6 cho phép:

  • Hoạt động ở nhiều chế độ chụp ảnh hơn so với các hệ thống cạnh tranh, bao gồm các chế độ AFM độc đáo và tiên tiến đòi hỏi khả năng kiểm soát và phân tích phức tạp;
  • Thu thập dữ liệu định lượng chính xác để đo tính chất điện nano và cơ nano trong mọi ứng dụng; và
  • Tối ưu hóa và tùy chỉnh các thông số quét để đáp ứng ngay cả những yêu cầu đo lường khắt khe nhất trong nghiên cứu và công nghiệp.

Ứng dụng đa dạng

Với  bàn soi 150 mm, tương thích với hầu hết hơn 50 chế độ của Bruker  bao gồm khả năng PeakForce Tapping đầy đủ, hình ảnh chất lỏng, kiểm soát môi trường, v.v., Nexus cung cấp AFM tuyệt vời với giá cả phải chăng cho nhiều ứng dụng và thí nghiệm, bao gồm:

  • Lập bản đồ các tính chất cơ học nano của polyme và vật liệu composite
  • Đặc điểm của graphene, siêu mạng moiré và các vật liệu 2D khác ở cấp độ nano
  • Tương quan giữa các tính chất cấu trúc và sắt điện của perovskite trong quang điện
  • Tiến hành nghiên cứu tại chỗ và hoạt động về hoạt động điện hóa cục bộ của pin lithium-ion
  • Định lượng độ nhám bề mặt ở cấp độ nano của màng mỏng bán dẫn và chất nền
  • Thao tác và mô tả các đặc tính điện của dây nano DNA cho các thiết bị điện tử nano

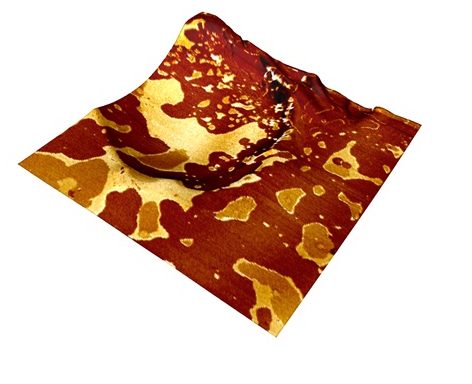

Có thể sử dụng nanomechanics định lượng PeakForce (PeakForce QNM®) để lập bản đồ phân phối các thành phần trong hỗn hợp polyme. Mẫu PS-PMMA-PVC do U. Mons cung cấp. Kích thước quét 5×5 µm, đầu dò RTESPA-150.
